Дорожные плиты

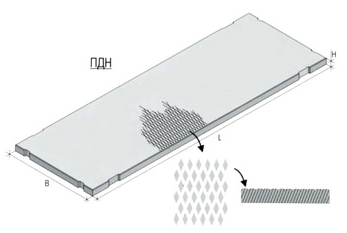

Сборные железобетонные плиты для покрытий автомобильных дорог (ПДНм)
ПДН — плита дорожная, предварительно напряжённая, предназначена для устройства покрытий автомобильных дорог в местах со сложными грунто-гидрологическими и климатическими условиями. Плиты применяются для строительства в районах с расчётной температурой воздуха наиболее холодного месяца до -55°С. Данные плиты рассчитаны как преднапряжённые ортотропные конструкции на упругом основании с эквивалентным коэффициентом постели не менее С=10 кг/см3 для расчётной нормативной нагрузки 50 кН (5 т) на колесо трёхосного автомобиля при коэффициенте перегрузки 1,1 и коэффициенте динамики 1,2.
Железобетонные плиты для сборных покрытий временных автомобильных дорог (ПД 2-6, ПД 2-9.5)
ПД — ненапряжённые плиты для сборных покрытий временных автомобильных дорог промышленных предприятий и строительных площадок с сейсмичностью до 6 баллов. Плиты рассчитаны как конструкции на упругом основании, работающие под нагрузкой 6 и 9.5 т на одно колесо автомобиля. Коэффициент перегрузки 1,2; динамический эффект — 1,1.
Примеры маркировки:
ПДН-14
ПДН — плита дорожная предварительно напряжённая
14 — толщина (см)
ПД-2-6
ПД — плита дорожная
2 — типоразмер
6 — нагрузка на колёса (т)
ГОСТ, серия, ТУ |
Маркировка |
Габаритные размеры |
Объём, м3 |
Масса, т |
||
---|---|---|---|---|---|---|
длина |
ширина |
высота |
||||
с. 3.503.1-91 |
ПД 2-9,5 |
2980 |
1480 |
180 |
0.800 |
2,0 |
ПД 2-6 |
||||||
ПДН-14 |
5000 |
2000 |
140 |
1.680 |
4,2 |
Нормативная документация:
ПДН серия 3.503.1-91 в. 1
ПД серия 3.503-17 в. 1
