Плиты перекрытия ПБ высотой 220 мм шириной 1200 мм

Подбор параметров
Статус
Наш богатый опыт позволяет с предельной точностью планировать производство продукции для вас и консультировать вас по вопросам характеристик и стоимости продукции. Нам важен каждый клиент.

Показывать как:
В наличии
19860
20853
Заказать
В наличии
19676
20660
Заказать
В наличии
19491
20466
Заказать
В наличии
19296
20260
Заказать
В наличии
19123
20079
Заказать
В наличии
18939
19885
Заказать
В наличии
18754
19692
Заказать
В наличии
18570
19546
Заказать
В наличии
18385
19304
Заказать
В наличии
18202
19112
Заказать
В наличии
18017
18917
Заказать
В наличии
17837
18728
Заказать
В наличии
17616
18528
Заказать
В наличии
17454
18327
Заказать
В наличии
17237
18170
Заказать
В наличии
17101
17956
Заказать
В наличии
16911
17769
Заказать
В наличии
16695
17529
Заказать
В наличии
16766
17669
Заказать
В наличии
16706
17542
Заказать
В наличии
16492
17312
Заказать
В наличии
16346
17078
Заказать
В наличии
15465
16238
Заказать
В наличии
16164
16972
Заказать

Плиты перекрытий

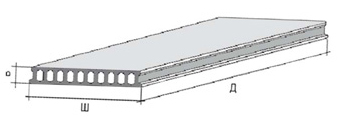

Железобетонные многопустотные предварительно напряжённые стендового безопалубочного формования высотой 220 мм

Пустотные плиты перекрытия марки ПБ изготавливаются в соответствии с требованиями ГОСТ 9561-91 по альбому рабочих чертежей ИЖ 568-03 и предназначены для применения в жилых, общественных и производственных зданиях с несущими стенами из кирпича, крупных блоков, в каркасных и сборно-монолитных конструкциях. Плиты безопалубочного формования могут применяться в зданиях, возводимых по действующим проектам, взамен плит с круглыми пустотами, изготавиваемых по агрегатно-поточной или конвейерной технологии. Плиты перекрытий запроектированы под унифицированные расчётные равномерно-распределённые нагрузки (сверх собственной массы) — 600, 800, 1000, 1250 и 1600 кгс/м2. Заделка пустот в торцах плит, заводимых в кирпичные или блочные стены не выполняется, если напряжения сжатия в стенах от расчётных нагрузок вышележащих этажей не превышает 45 кгс/см2. Предел огнестойкости 1 час (1 степень огнестойкости). Для изготовления плит предусмотрен тяжёлый бетон класса В30 по прочности на сжатие и напрягаемая высокопрочная проволока класса Вр 1400 (BpII) по ГОСТ 7348-81 диаметром 5 мм.

Формовочный стенд позволяет производить плиты любой длины до 10.8 метров с шагом 1 см, в том числе с косыми торцами. Стандартная ширина составляет 1195 мм, однако имеется возможность делать продольные распилы на ширину 1070, 935, 800, 665, 530, 395, 260, 125 мм.

Для проектной документации объём изделий принимается из расчёта 0,15 м3/пог. м в плотном теле и 0,264 м3/пог. м с учётом пустот.

Примеры маркировки:

ПБ 72-12-8п
ПБ — плита перекрытия беспрерывного формования
72 — длина (дм)
12 — ширина (дм)
8 — унифицированная расчётная нагрузка сверх собственной массы (800 кгс/м2)
п — наличие монтажных петель

ГОСТ, Серия, ТУ

Маркировка

Габаритные размеры, мм

Объём

Масса

длина

ширина

высота

ИЖ 568-03

ПБ 108-12-4

ПБ 102-12-5

ПБ 96-12-6

ПБ 90-12-8

ПБ 72-12-8

ПБ 17-12-8

10780

1195

220

3826

10180

1195

220

3613

9580

1195

220

3400

8980

1195

220

3187

7180

1195

220

2548

1680

1195

220

590

Нормативная документация:

ГОСТ 9561-91 альбом рабочих чертежей ИЖ 568-03
